品牌：莫帝斯
型號：SCF
產品簡介

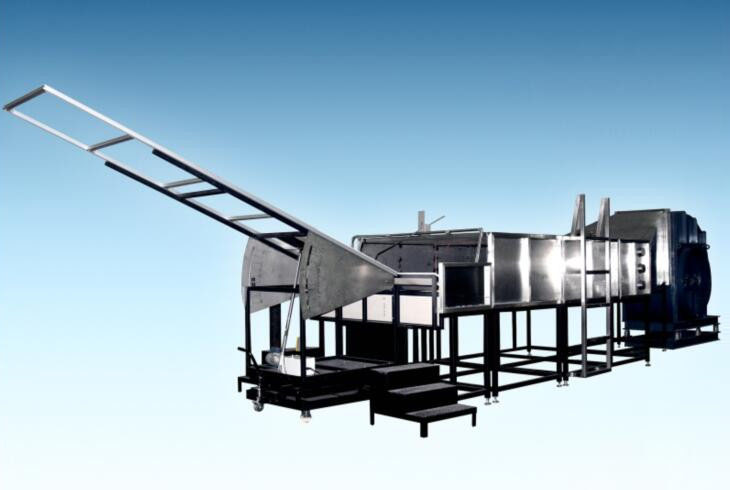

光伏組件燃燒測試系統，適用于暴露于建筑外部，安裝在可燃或不可燃基板上的屋頂材料或光伏組件。
根據暴露火源分可以為為三個級別：
A級為嚴重火災情況下，能對房頂基板產生高等級保護的覆蓋材料，不坍塌不飛火；
B級為中等火災情況下能對房頂基板產生中等保護，不坍塌不飛火；
C級為輕度火災下能提供輕度保護，不坍塌不飛火。
其燃燒模式分為：間歇施火、燃木試驗和飛火試驗。
性能特點
- 1、屋頂覆蓋材料，尺寸為：1,300mm(W) × 1,000mm(D) × 1200mm(H)，用于安裝測試樣品；
- 2、非燃性測試板，安裝在測試板的末端，能阻擋測試板下面回火的產生；
- 3、不銹鋼扇形調節板，測試角度可調整，尺寸為：1,440mm(L) x 940mm(H)；
- 4、主框架用于支撐測試支架，耐腐蝕鋼結構，尺寸為：1,020mm(L) x 1,000mm(D) x 1,473mm(H)；
- 5、不燃板組件，安裝在框架前端，模擬屋檐和檐口，將火焰從燃燒器延展至試樣；
- 6、測試臺面板空氣流動速率為：19±8 km/h(5.5m/sec)，并配置風速計監測；
- 7、風道中安裝有蜂巢式濾網，氣體入風口安裝導向葉；
- 8、風道中可調節的紊流片，能加強風速，減少紊流，不銹鋼制，不會(huì )隨風壓的變化而改變位置；
- 9、風道材料為不銹鋼制，防腐蝕并耐高溫，尺寸為：2,130mm(W) x 762mm(H) x 3,000mm(L)；
- 10、風機為220V，50HZ，三相電，配備反向系統能自動調節風速，最小流量為800m3/min；
- 11、氣體燃燒器（用于間歇施火、火焰傳播和飛火試驗），1.12m長，直徑60.3mm，在朝著測試板的一邊有一個12.7mm寬0.91m長的狹縫；
- 12、氣體燃燒器可提供22,000Btu/min(387kWh)，并可根據A、B、C三種燃燒等級，自動調節氣體流速
- 13、自動點火系統，保證測試的安全性能，點火電極最小高壓為1.8kVp質量流量計根據不同標準，控制氣體流速，Class A & B : 21,000 ~ 22,000 Btu/min(369 ~ 387 kWh) 10 分鐘，Class C : 18,000 ~ 19,000 Btu/min(316 ~ 334 kWh) 4 分鐘；
- 14、Brand 測試系統，提供氣體燃燒器，其火焰可吞沒燃燒物料，氣體燃燒器溫度可調節為880±10℃
- 15、金屬網柵可支撐物料，以便于充分燃燒物料；
- 16、DAQ數據采集系統，測試軟件中可顯示燃氣流量、燃氣熱值、校準溫度等測試信息。
尺寸及重量
- 尺寸：15200mm (L) x 1900mm (H) x 2200mm (W)
- 重量：970KG
安裝要求
- 電力要求：220 V，50 Amps；380V，15KW
-
環境溫度：10°C 至 35°C
-
燃燒氣體：甲烷
