品牌：莫帝斯
型號：BMS
產品簡介

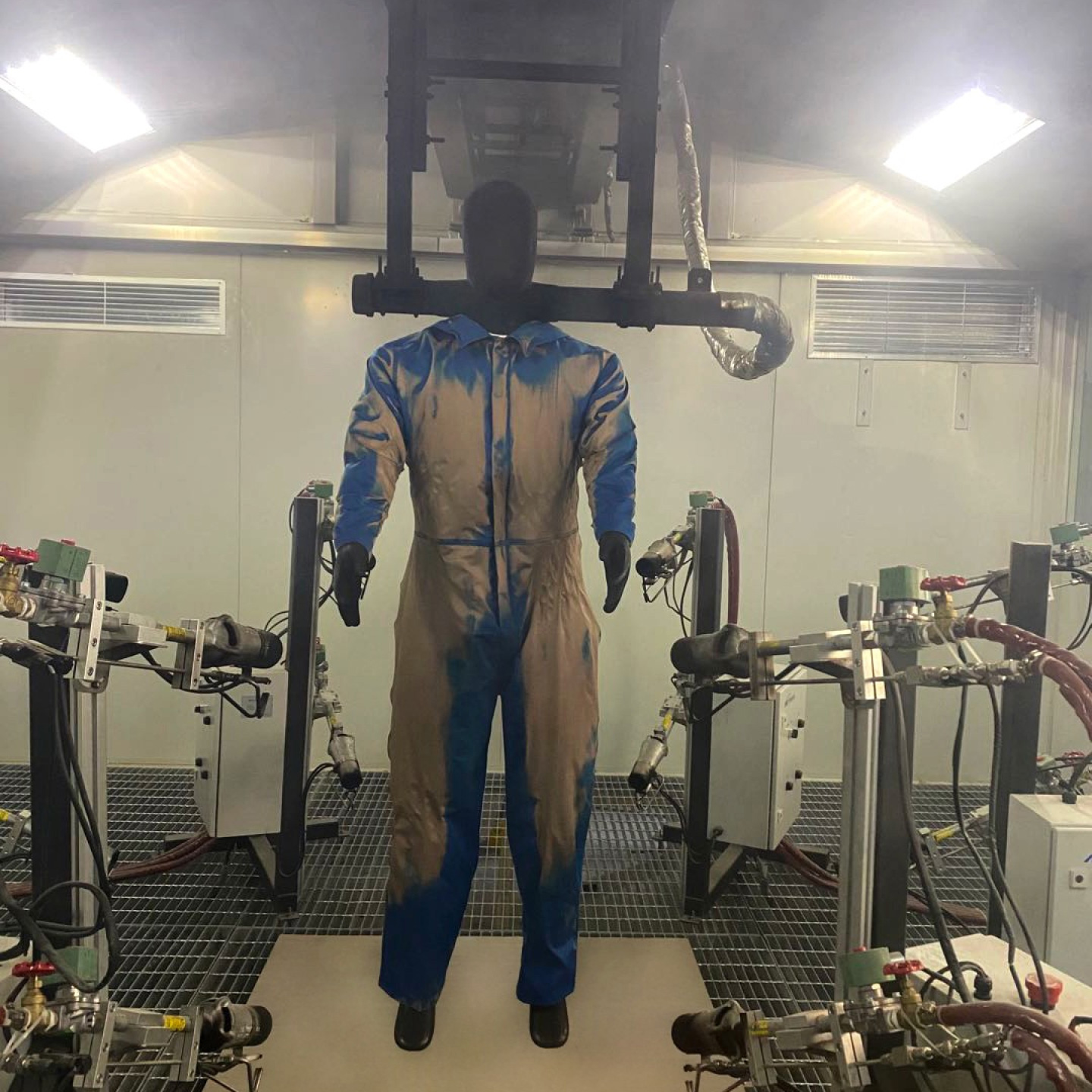

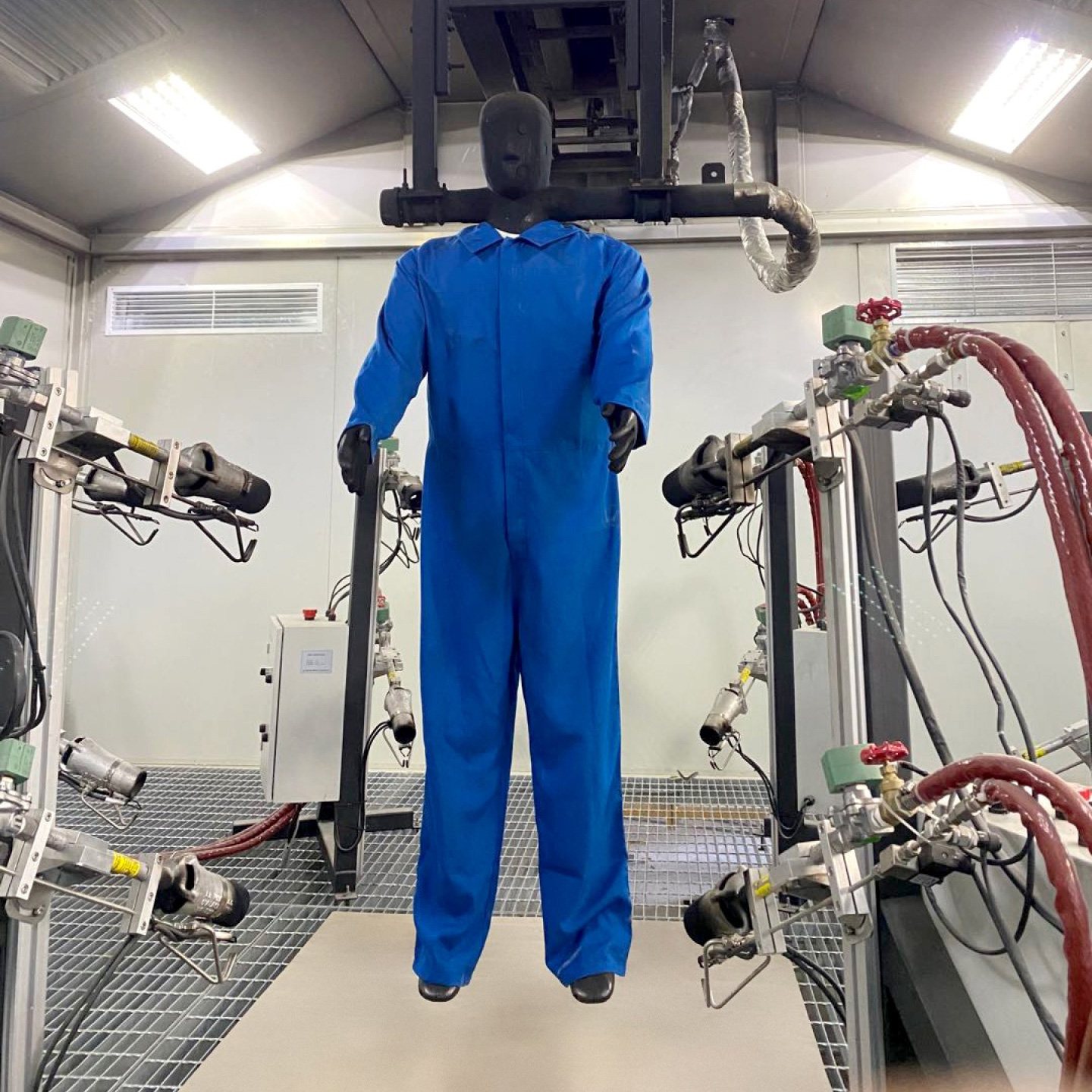

燃燒假人測試法采用將假人置放于模擬熱流量、燃燒時間和火焰分布均可控的火場環境，預測人體皮膚達到二度和三度燒傷的部位及程度，從而評估服裝的整體熱防護性能。其最大的特點就是可以快速、精準、可重復性地模擬閃火條件下人體與服裝、環境的熱交換。實驗中，將穿著防火服的燃燒假人置于實驗室模擬的燃燒環境中，并暴露一定時間，通過假人身上分布的124個熱傳感器測量和計算透過被測服裝傳導到人體表面各部位的熱量和溫度，預測人體燒傷的情況，評價服裝的熱防護性能，實驗前，通過標定使得平均熱流達到標準所規定的８４±２ｋＷ／ｍ２，通過視頻記錄燃燒過程，觀察燃燒過程中服裝的實時變化．著裝燃燒測試場景。
性能特點
- 1）假人模型為原裝進口產品，由玻璃纖維與阻燃樹脂（玻璃鋼）復合制造。
-
2）假人本體表面均勻劃分為124個區域，每個區域設置1個高溫傳感器。傳感器埋入假人體表內，不會(huì )在穿衣/脫衣和操作過程中被碰撞摩擦。
-
3）假人由燃燒模擬環境實驗室頂部垂下的懸吊系統固定，假人雙腳底部離地有一定距離（15~20cm左右），假人整體依靠懸吊裝置固定不會(huì )發生晃動，懸吊裝置均可直接暴露在高溫環境中。
-
4）耐高溫金屬管內置在假人頸部提供支持，熱電偶電纜出口通過這條管道延伸約10m。
-
5）肩膀、肘關節、膝蓋、腳踝均可活動，可模擬跑、坐、立、蹲等不同姿態。
-
6）假人模型為耐高溫設計，在84KW/m2火焰強度下，應用于裸體校準測試測試，可暴露于明火不低于8秒；
-
7）熱傳感器（銅盤量熱計）用于模擬人體皮膚，具有極高靈敏度及響應時間，其接觸面采用性能極佳的無氧超導銅制成，表面噴涂耐高溫及不易脫落的黑色高溫漆，背面連接“T型”熱電偶，可非?？旖莸陌惭b于人體模型中。
-
8）傳感器為熱電偶式熱量傳感器（非環氧涂層類型），精確測量熱流量，測量范圍從0.0到4.0 cal/cm2·s (167kW/m2)，在測試期間每個傳感器的輸出數值會(huì )0.5秒自動削減。最小響應時間：≤0.1秒。
-
9）傳感器數量150支，便于日后維護更換。
-
10）專用傳感器校準工具，包含熱輻射通量準確性校準裝置以及原點校準裝置。
-
11）燃燒器采用鑄鐵頭部，自身具備火焰保護功能不會(huì )產生回火狀態，自帶鋼制燃燒器管以及塑料手柄及調節針閥。燃燒器最大熱流輸出為210,000BTU/小時，燃料采用丙烷，其純度不低于98%。
-
12）燃燒器列陣由12支燃燒器組成，采用環繞人體模型的方式，均勻對人體模型施加火焰，以便在人體模型的所有傳感器上，獲得更為一致的熱輻射輸出。
-

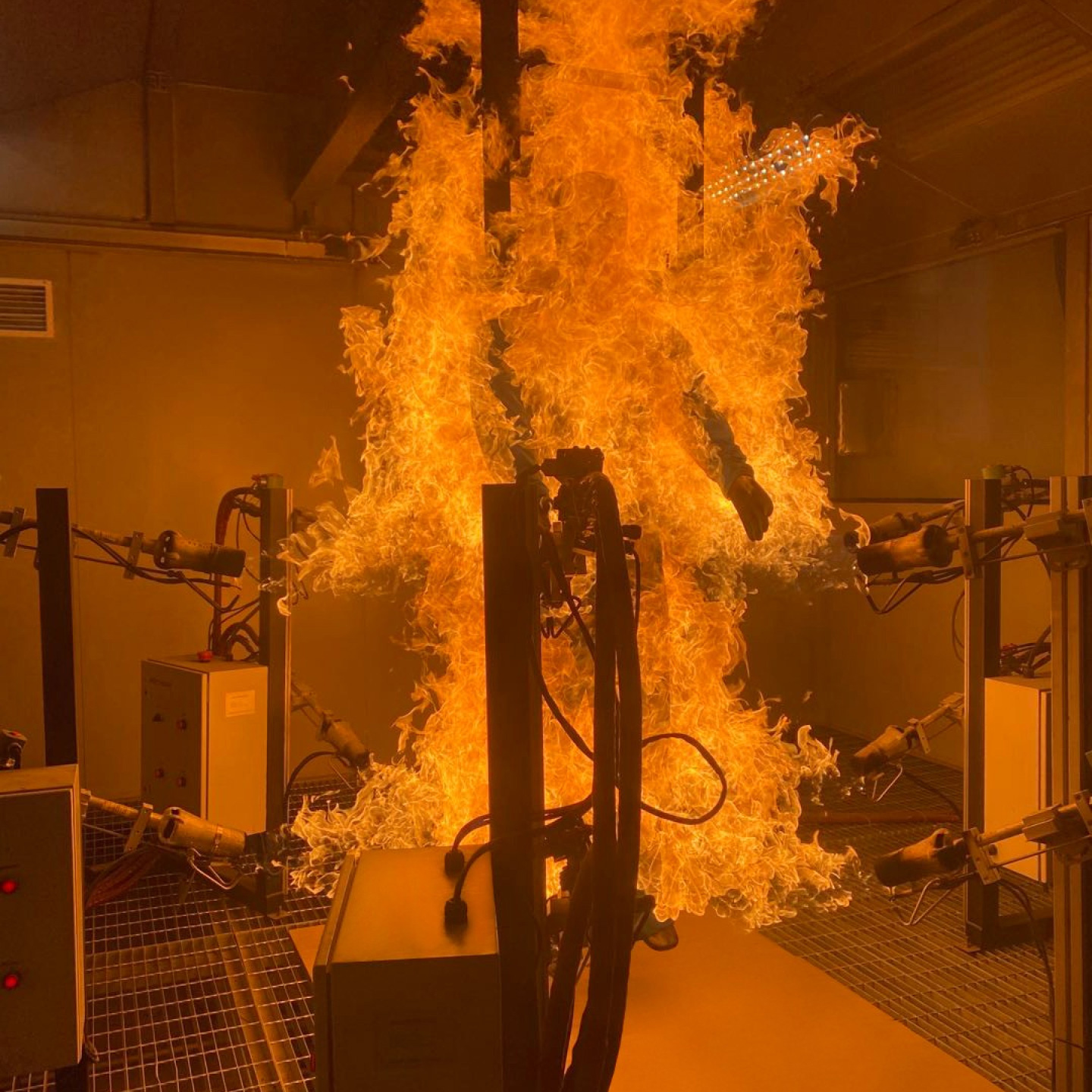

13）每支燃燒器旁邊均放置小火焰長明火，試驗狀態為，通過電火花點火先引燃長明火，在確定12支燃燒器的長明火均點燃的狀態下，進而開啟燃氣電磁閥，對燃燒器通入已經調節好的丙烷燃料，12支燃燒器所產生的轟然火焰瞬間吞沒人體模型，并維持最大10秒鐘，對測試試樣及人體皮膚模型讀取測試數據。
-
14）燃氣供應系統的設計，需滿足210,000X12BTU /小時，即其最大的總熱輸出量為42,000BTU/min，采用多個丙烷鋼瓶同時工作，并采用恒溫加熱的模式，比避免由于溫度變化，導致液態丙烷燃料吸熱效率不同而導致火焰穩定性降低。
-
15）其燃氣供應組成采用4個丙烷鋼瓶，通過燃氣匯流排連接，并經過減壓閥減壓并穩定壓力后，采用氣化爐方式，對輸出的液態燃料進行恒溫加熱確保了測試過程當中的火焰穩定性。
-
16）燃燒房?jì)炔堪惭b防爆排氣風速，24小時不間歇將燃燒房?jì)葰怏w排除至室外。
-
17）燃燒房安裝報警裝置，可自動監控丙烷氣體泄漏，可自動切斷燃氣供應。
-
18）燃燒室內部尺寸為4米 （高） X 5米 （長）X 5米 （寬）。
-
19）燃燒房采用耐熱金屬制成，底部為懸空狀態，這樣便于燃氣管路的鋪設。在觀察前方，采用大面積耐熱鋼化玻璃做為測試觀察窗，以便測試人員對現場進行觀測。
-
20）實驗室頂部或者背部，安裝強力排風扇，在測試初期用于室內新風更換，測試結束后，可在15秒內，迅速排出室內煙氣及未充分燃燒的燃氣，并對實驗室內部空氣流進行有效的更換。
-
21）燃燒室內安裝燃燒報警裝置，若存在丙烷泄露狀態，報警器會(huì )輸出報警信號，在發出聲光報警的同時，并自動切斷燃氣，確保測試人員的安全。在此期間，點火為無效，直至異常排除，才可進行測試點火。
-
22）室內溫度控制系統，可將燃燒假人溫度控制在標準范圍內。
-
23）數據采集系統，可同時采集124支傳感器的溫度數據，測試頻率不低于10次/秒，可顯示疼痛和燒傷等測試數據。
尺寸及重量
- 尺寸：安裝所需要的場地需要長度為14米，寬度為6米，高度不低于6米的實驗室空間
- 重量：2000KG
